Механические поплавковые конденсатоотводчики ADCA FLT-17, FLT-17LC, FLT-17HC:
Краткая характеристика ADCA FLT-17, FLT-17LC, FLT-17HC:
Эти поплавковые механические конденсатоотводчики используется для удаления конденсата из теплообменников, нагревателей, сушилок, варочных котлов и прочего оборудования с постоянным циклом работы системы. Имеет встроенный биметаллический воздухоотводчик для отвода воздуха из пароконденсата. Данный тип имеет малую и среднюю пропускную способность. Конденсат отводится мгновенно после поступления в конденсатоотводчик. Не привередлив к переменному расходу и давлению. В конденсатоотводчике имеется встроенный фильтр. Сервис конденсатоотводчика можно проводить без демонтажа с линии паропровода.
ADCA FLT-17 (DN15-DN50)- Подробное техническое описание.
ADCA FLT-17LC (DN15-DN20) - Подробное техническое описание.
ADCA FLT-17HC (DN25, DN50) - Подробное техническое описание.
| Материал корпуса: |
Чугун, литая сталь |
| Перепад давления: |
4,5/10/14 бар |
| Диаметр: |
15-50 mm |
| Макс. температура*: |
+198/250 °С |
| Присоединение: |
Резьба/фланец |
* Рабочая/кратковременная температура пара.
** На изображении показан один тип из номенклатурного ряда ADCA FLT-17.
|
 |
|
Механические поплавковые конденсатоотводчики ADCA FLT-22G/TW:
Краткая характеристика ADCA FLT-22G/TW:
Эти поплавковые механические конденсатоотводчики используется для удаления конденсата из теплообменников, нагревателей, сушилок, варочных котлов и прочего оборудования с постоянным циклом работы системы. Имеет встроенный биметаллический воздухоотводчик для отвода воздуха из пароконденсата. Данный тип имеет большую пропускную способность. Конденсат отводится мгновенно после поступления в конденсатоотводчик. Не привередлив к переменному расходу и давлению. Требуется установка сетчатого фильтра перед конденстоотводчиком ADCA FLT-22G/TW. Сервис конденсатоотводчика можно проводить без демонтажа с линии паропровода.
ADCA FLT-22G/TW - Подробное техническое описание.
| Материал корпуса: |
Литая сталь |
| Перепад давления: |
4,5/10/14 бар |
| Диаметр: |
80-100 mm |
| Макс. температура*: |
+198/250 °С |
| Присоединение: |
Фланец |
* Рабочая/кратковременная температура пара.
** На изображении показан один тип из номенклатурного ряда ADCA FLT-22G/TW.
|
|
|
|
|
Механические поплавковые конденсатоотводчики ADCA FLT-32, FLT-32HC:
Краткая характеристика ADCA FLT-32, FLT-32HC:
Эти поплавковые механические конденсатоотводчики используется для удаления конденсата из теплообменников, нагревателей, сушилок, варочных котлов и прочего оборудования с постоянным циклом работы системы. Имеет встроенный биметаллический воздухоотводчик для отвода воздуха из пароконденсата. Данный тип имеет малую и среднюю пропускную способность. Конденсат отводится мгновенно после поступления в конденсатоотводчик. Не привередлив к переменному расходу и давлению. В конденсатоотводчике имеется встроенный фильтр. Сервис конденсатоотводчика можно проводить без демонтажа с линии паропровода.
ADCA FLT-32 - Подробное техническое описание.
ADCA FLT-32HC - Подробное техническое описание.
| Материал корпуса: |
Литая сталь |
| Перепад давления: |
4,5/10/14/21 бар |
| Диаметр: |
15-50 mm |
| Макс. температура*: |
+250/400 °С |
| Присоединение: |
Резьба/фланец |
* Рабочая/кратковременная температура пара.
** На изображении показан один тип из номенклатурного ряда ADCA FLT-32.
|
|
|
Механические поплавковые конденсатоотводчики ADCA FLT-50S, FLT-65S
Краткая характеристика ADCA FLT-50S, FLT-65S:
Эти поплавковые механические конденсатоотводчики используется для удаления конденсата из теплообменников, нагревателей, сушилок, варочных котлов и прочего оборудования с постоянным циклом работы системы. Имеет встроенный биметаллический воздухоотводчик для отвода воздуха из пароконденсата. Данный тип имеет большую пропускную способность. Конденсат отводится мгновенно после поступления в конденсатоотводчик. Не привередлив к переменному расходу и давлению. Требуется установка сетчатого фильтра перед конденстоотводчиком ADCA FLT-50S или FLT-65S. Сервис конденсатоотводчика можно проводить без демонтажа с линии паропровода.
ADCA FLT-50S, FLT-65S - Подробное техническое описание.
| Материал корпуса: |
Литая сталь |
| Перепад давления: |
12 бар |
| Диаметр: |
50-100 mm |
| Макс. температура*: |
+250/300 °С |
| Присоединение: |
Фланец |
* Рабочая/кратковременная температура пара.
** На изображении показан один тип из номенклатурного ряда ADCA FLT-50S.
|
|
|
|
Термодинамические конденсатоотводчики ADCA DT40S, DT42S:
Краткая характеристика ADCA DT40S, DT42S:
Конденсатоотводчики DT 40S и DT42S как правило используется для отвода конденсата из паропроводов высокого и среднего давления. Работает в паровых системах, где требуется циклически или постоянно пропускать незначительное количество пара. В конденсатоотводчике имеется встроенный фильтр. Устойчив к гидроударам и вибрации. Сервис конденсатоотводчика можно проводить без демонтажа с линии паропровода. Применяется на насыщенном и перегретом паре. Комплектуется изолирующей крышкой (опция).
ADCA DT40S, DT42S - Подробное техническое описание.
| Материал корпуса: |
Нержавеющая сталь |
| Перепад давления: |
42 бар |
| Диаметр: |
15-25 mm |
| Макс. температура*: |
+400/400 °С |
| Присоединение: |
Резьба/фланец |
* Рабочая/кратковременная температура пара.

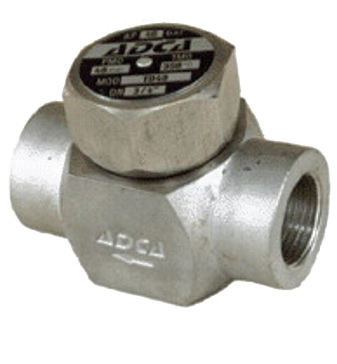

** На изображении показан один тип из номенклатурного ряда ADCA DT40S.
|
|
|
Конденсатоотводчик с опрокинутым стаканом ADCA IB12, IBB12, IB30S:
Краткая характеристика ADCA IB12, IBB12, IB30S:
Работает в паровых системах, где требуется циклически или постоянно пропускать незначительное количество пара. Устойчив в работе при незначительном колебании давления. Не рекомендуется использовать в системах, где допускается резкое падение давления, из-за возможности потери гидрозатвора вследствие вскипания конденсата. Для работы конденсатоотводчика необходимо заполнение гидрозатвора. Необходима установка сетчатого фильтра перед конденсатоотводчиком. Сервис конденсатоотводчика можно проводить без демонтажа с линии паропровода.
ADCA IB12, IBB12, IB30S - Подробное техническое описание.
| Материал корпуса: |
Чугун, литая сталь, нержавеющая сталь |
| Перепад давления: |
4/8/12 бар |
| Диаметр: |
15-25 mm |
| Макс. температура*: |
+230(380)/425 °С |
| Присоединение: |
Резьба/фланец |
* Рабочая/кратковременная температура пара.

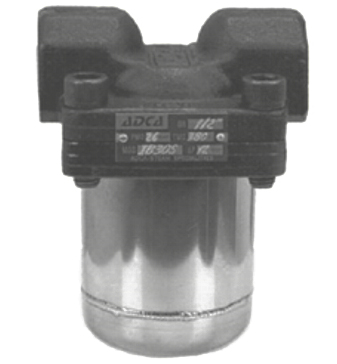

** На изображении показан один тип из номенклатурного ряда ADCA IB30S.
|
|
|
|
|
Редукционные клапаны с сильфонным приводом ADCA PRV25:
Краткая характеристика ADCA PRV25:
Редукционные клапаны с сильфонным приводом ADCA PRV25 - это редукционные клапаны прямого действия для пара или сжатого воздуха. Регулирование по принципу «после себя». В данном редукционном клапане имеется встроенный фильтр. Клапан нормально закрыт. Сервис клапана можно проводить без демонтажа с линии паропровода. Могут использоваться в узлах редуцирования давления во всех отраслях промышленности.
ADCA PRV25 - Подробное техническое описание.
| Материал корпуса: |
Литая сталь, нержавеющая сталь |
| Номинальное давление: |
25 бар |
| Макс. редукционное соотношение: |
1:10 |
| Макс. давление на входе: |
17 бар |
| Макс. пропускная способность: |
пар 478 кг/ч, сжатый воздух 673 м3/ч |
| Диаметр: |
15-25 mm |
| Макс. температура: |
+210 °С |
| Присоединение: |
Резьба/фланец |
* На изображении показан один тип из номенклатурного ряда ADCA PRV25.
|
|
|
Редукционные и подпорные клапаны с пилотным управлением ADCA PRV47:
Краткая характеристика ADCA PRV47:
Редукционные клапаны с пилотным управлением ADCA PRV47 - это редукционные клапаны прямого действия для пара или сжатого воздуха, а также азота и других сред. Регулирование по принципу «после себя». В данном редукционном клапане имеется встроенный фильтр. Клапан нормально закрыт. Сервис клапана можно проводить без демонтажа с линии паропровода. Могут использоваться в узлах редуцирования давления во всех отраслях промышленности.
ADCA PRV47 - Подробное техническое описание.
| Материал корпуса: |
Кованная сталь, Нержавеющая сталь |
| Номинальное давление: |
40 бар (DN15 - DN50), 25 бар (DN65 - DN80) |
| Макс. редукционное соотношение: |
1:70 |
| Макс. давление на входе: |
31 бар (воздух), 25 бар (пар) |
| Макс. пропускная способность: |
пар 13500 кг/ч, сжатый воздух 11000 м3/ч |
| Диаметр: |
15-80 mm |
| Макс. температура: |
+300 °С |
| Присоединение: |
Фланец |
* На изображении показан один тип из номенклатурного ряда ADCA PRV47.
|
|
|
|
|
Сепараторы пара центробежного типа ADCA :
Краткая характеристика ADCA S25:
Применяются для улавливания и удаления жидкости, содержащейся в паре, для получения качественного (сухого) пара. Применяется также в системах сжатого воздуха. Полученный конденсат удаляется через специальный дренажный патрубок сепаратора S25, который соединен с узлом отвода конденсата. Диаметр сепаратора подбирается равным диаметру паропровода. Получили широкое применение на установках магистральных паропроводов перед редукторами давления пара и другими регулирующими устройствами.
ADCA S25 - Подробное техническое описание.
| Материал корпуса: |
Углеродистая сталь, оцинкованная сталь, нержавеющая сталь |
| Номинальное давление: |
16, 25, 40 бар |
| Скорость пара: |
Оптимальная 20-40 м/с, минимальная 15 м/с |
| Диаметр: |
15-300 mm |
| Макс. температура: |
+230 °С |
| Присоединение: |
Резьба/фланец |

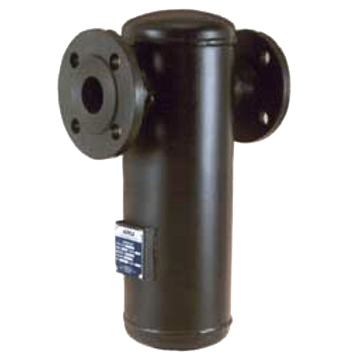

* На изображении показан один тип из номенклатурного ряда ADCA S25.
|
|
|
Конденсатные насосы ADCA ADCAMAT POP-S, POPK-SD и POPK-ST:
Краткая характеристика ADCA ADCAMAT POP-S, POPK-SD и POPK-ST:
Служит для перекачивания конденсата, нефтепродуктов и других жидкостей. Конструкция позволяет перекачивать высокотемпературные жидкости. Возможно перекачивать из емкостей, находящихся под давлением или под вакуумом. ADCAMAT POP-S, POPK-SD и POPK-ST (Pressure Operated Pump) насос приводится в действие при помощи пара, сжатого воздуха или других химически неактивных газов. Данный насос не требует электроэнергии.
Возможные исполнения: ADCAMAT POP-S – корпус из углеродистой стали, ADCAMAT POP-SS – корпус из нержавеющей стали, ADCAMAT POPК-S – установка укомплектована полностью всей обвязкой, требуется только присоединить трубопровод рабочей среды (например, пар) и перекачиваемой жидкости (например, конденсат). ADCAMAT POPK-SD – установка из 2 насосов, POPK-SТ – установка из 3 насосов.
ADCA ADCAMAT POP-S, POPK-SD и POPK-ST - Подробное техническое описание.
| Материал корпуса: |
Углеродистая сталь, нержавеющая сталь |
| Номинальное давление: |
16 бар |
| Давление движущей среды (пар, сжатый воздух): |
0,5 - 8,6 бар |
| Диаметр: |
DN25x25, DN40x40, DN50x50, DN80xDN50 mm |
| Макс. температура: |
+250 °С |
| Присоединение: |
Фланец |
| Макс. напор (в выходном патрубке насоса): |
4,1 бар |
| Макс. пропускная способность: |
5130 кг/ч |
* На изображении показан один тип из номенклатурного ряда ADCAMAT POP-S.
|
|
|
|
|
Обратные клапаны ADCA RT25, RD40:
Краткая характеристика ADCA RT25, RD40:
Обратные клапаны RT 25 и RD40 необходимы для обспечения защиты трубопровода от обратного потока рабочей среды. Применяются для трубопроводов, транспортирующих пар, техническую горячую, холодную воду или другие среды.
ADCA RT25, RD40 - Подробное техническое описание.
| Материал корпуса: |
Нержавеющая сталь |
| Давление рабочей среды: |
16/25/40 бар |
| Диаметр: |
15-200 mm |
| Макс. температура*: |
+220/450 °С |
| Присоединение: |
Резьба/межфланцевое |
| Минимальное давление открытия: |
0,01 бар |
* Для обратного клапана ADCA RT25/RD40.
** На изображении показан один тип из номенклатурного ряда ADCA RT25.
|
|
|
Прерыватели вакуума ADCA VB21 и воздушные клапана (воздухоотводчики) ADCA TH13A, AE16SS и AE30SS:
Краткая характеристика ADCA VB21, TH13A, AE16SS и AE30SS:
Автоматические воздухоотводчики ADCA TH13A, AE16SS и AE30SS используются для автоматического удаления воздуха из жидкостных и пароконденсатныхсистем (не из паропровода). Обладают разборной констукцией. Имеют коррозионную устойчивостью.
Прерыватели вакуума ADCA VB21 предназначены для исключения образования вакуума в паровых и жидкостных системах. Применяются для защиты теплообменного оборудования, а так же при проведении дренажа оборудования. Прочная конструкция.
ADCA VB21, TH13A, AE16SS и AE30SS - Подробное техническое описание.
| Материал корпуса: |
Нержавеющая сталь |
| Номинальное давление*: |
21/16/14/30 бар |
| Диаметр: |
15-20 mm |
| Макс. температура*: |
+250/200/200/300 °С |
| Присоединение: |
Резьба |
* Для типа ADCA VB21/TH13A/AE16SS/AE30SS.
** На изображении показан один тип из номенклатурного ряда ADCA IB30S.
|
|
|
|
|
Смотровые стекла ADCA SW12, DW12, SCK:
Краткая характеристика ADCA SW12, DW12, SCK:
Преназначаются для визуального контроля за работой конденсатоотводчиков. Визуально обнаруживается (если таковое имеется) попадание пролетного пара в конденсатную линию.
SW12 - одностороннее, DW12 - двухстороннее, SCK - с опцией обратного клапана.
ADCA SW12, DW12, SCK - Подробное техническое описание.
| Материал корпуса: |
Бронза, латунь, чугун |
| Номинальное давление*: |
16/16(25,40)/10 бар |
| Диаметр*: |
15-25/15-150/15-25 mm |
| Макс. температура*: |
+150/150(300)/150 °С |
| Присоединение: |
Резьба/фланец |
| Стекло: |
боросиликатное |
* Для смотрового стекла ADCA SW12/DW12/SCK.
** На изображении показан один тип из номенклатурного ряда ADCA DW12
|
|
|
Пароводяные смесители ADCA ADCAMIX MX20:
Краткая характеристика ADCA ADCAMIX MX20:
Данные пароводяные смесители ADCAMIX MX20 делает возможным приготовление горячей воды с помощью смешения пара и холодной воды.
Смеситьль обладает встроенной защитой, которая исключает выброс пара при полном отсутствии холодной воды. Регулирование температуры горячей воды на выходе обеспечивается клапаном, установленным на входных линиях пара и холодной воды.
ADCA ADCAMIX MX20 - Подробное техническое описание.
| Материал корпуса: |
Нержавеющая сталь |
| Номинальное давление: |
2,5-10 бар |
| Диаметр: |
25 mm |
| Макс. температура: |
+150 °С |
| Присоединение: |
Резьба |
* На изображении показан один тип из номенклатурного ряда ADCA ADCAMIX.
|
|
|
|
|
|
